Karuselové stroje pro kusové suroviny

BALENÍ KUSOVÝCH SUROVIN A SMĚSÍ BALÍCÍ STROJ DOYPACK S KOMBINAČNÍMI VÁHAMI

Balící stroj na doypack sáčky s kombinačními váhami je vhodný pro balení ořechů, zrnkové kávy, granulí pro zvířata, lyofilizovaného ovoce, těstovin, cereálií, luštěnin, bonbónů, čajů a dalších kusových surovin.

Princip fungování

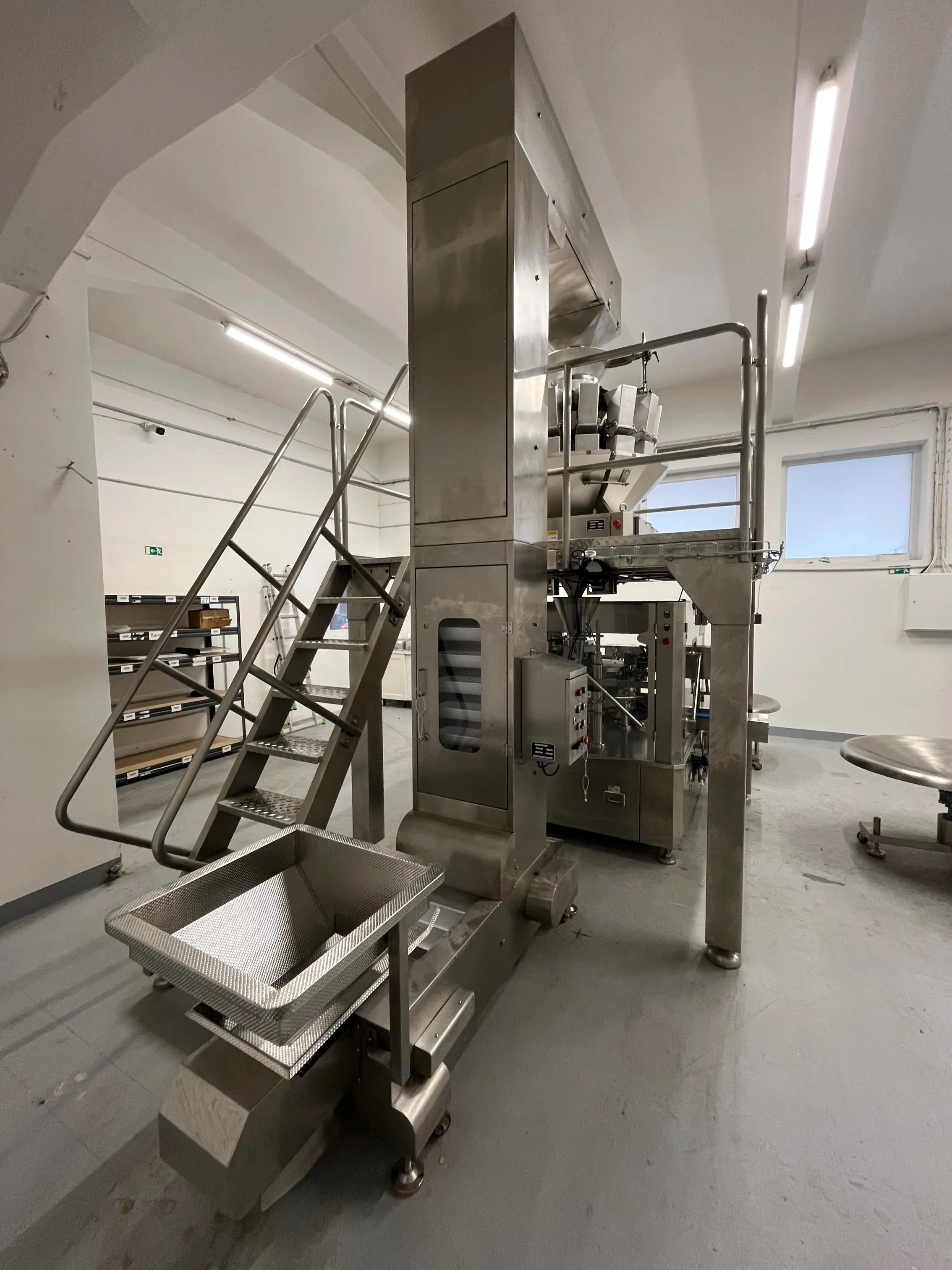

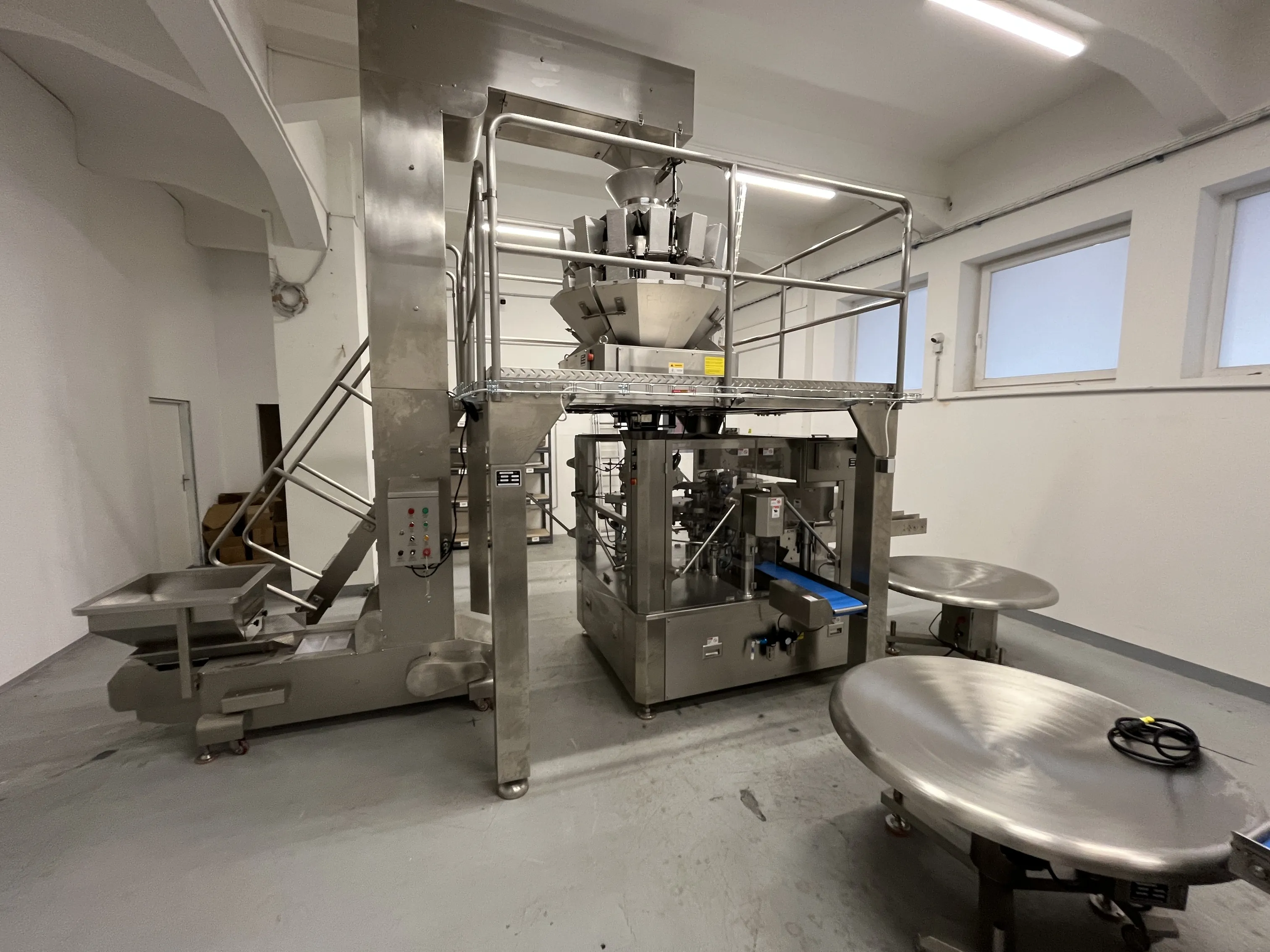

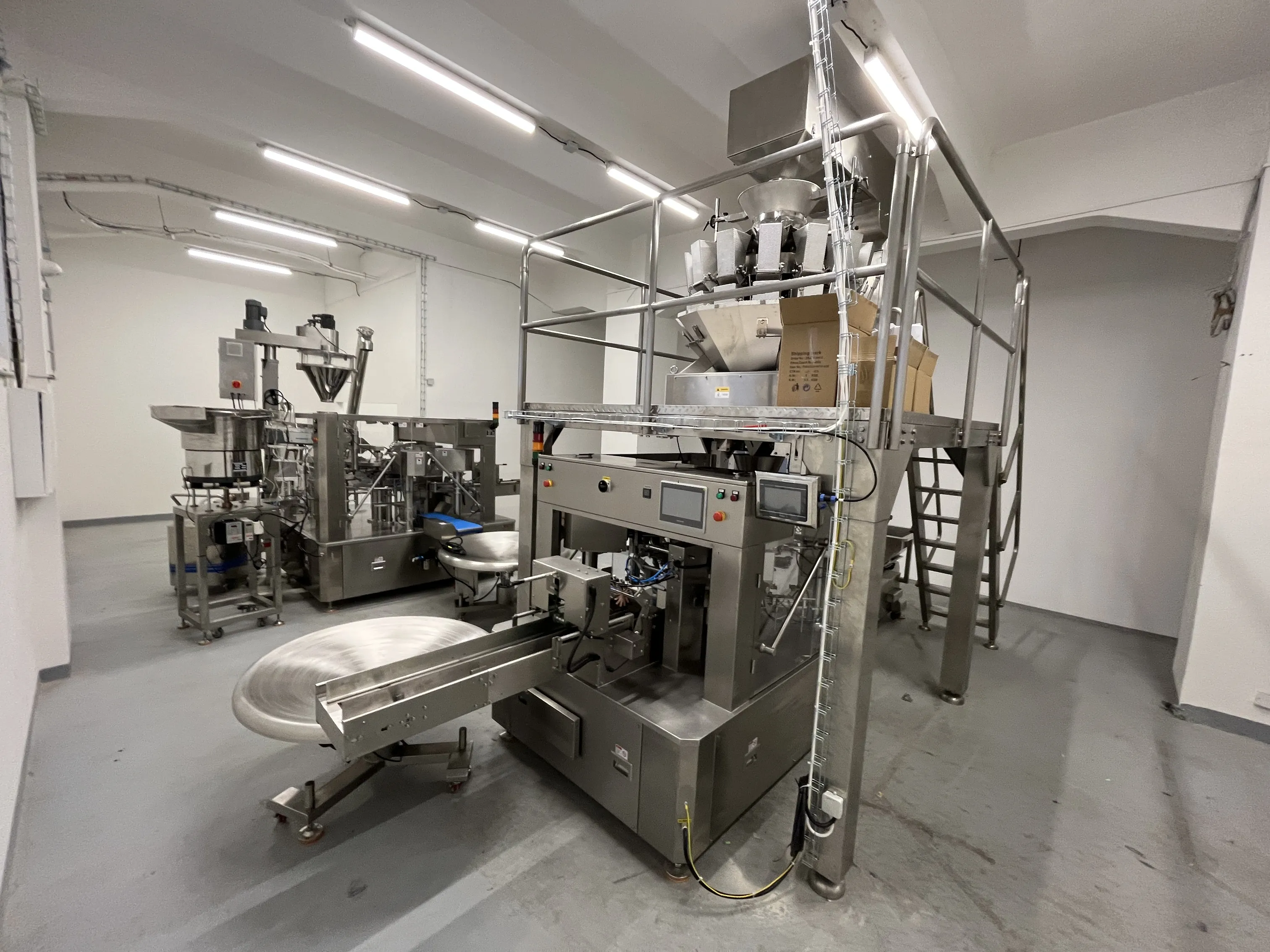

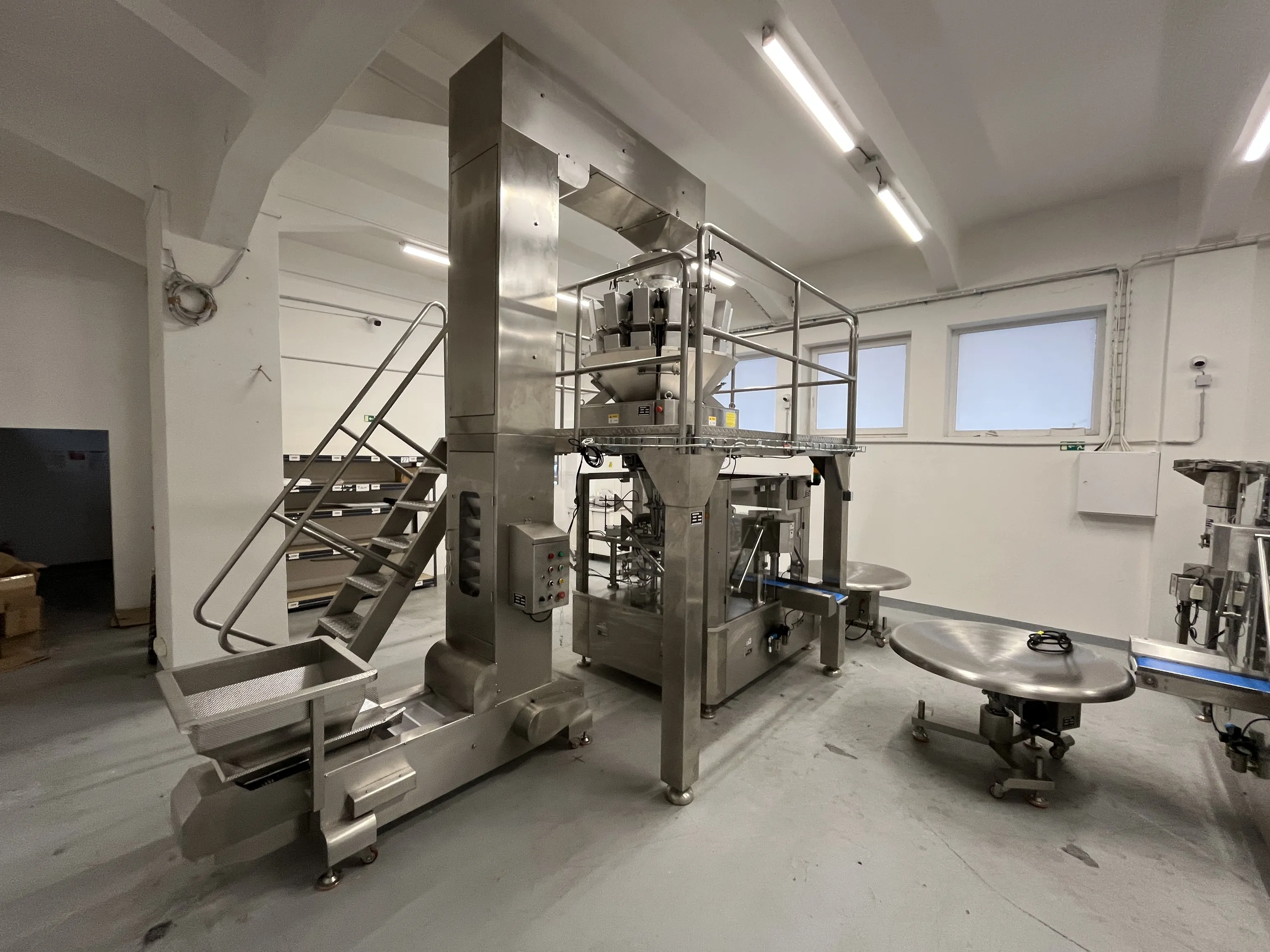

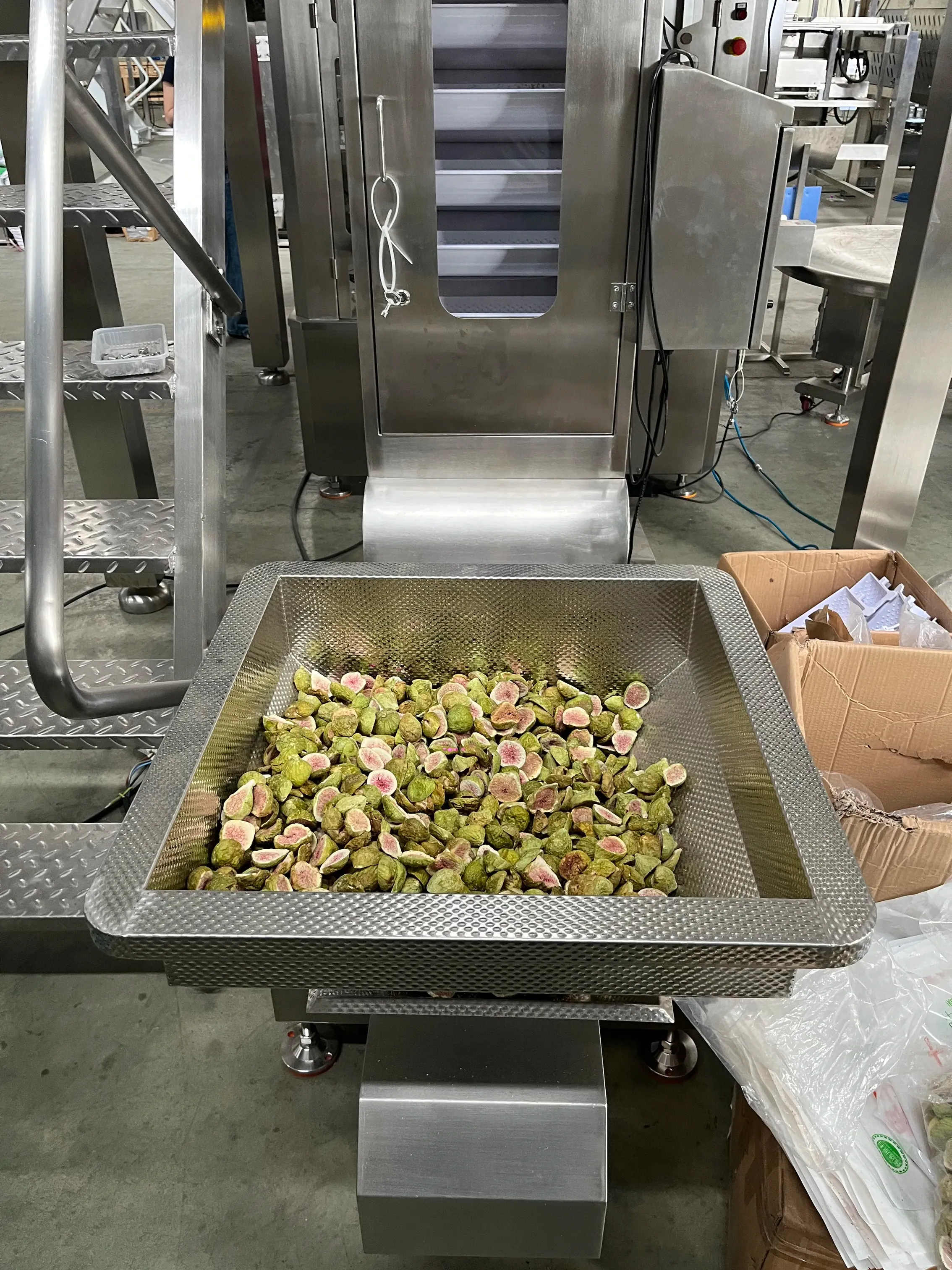

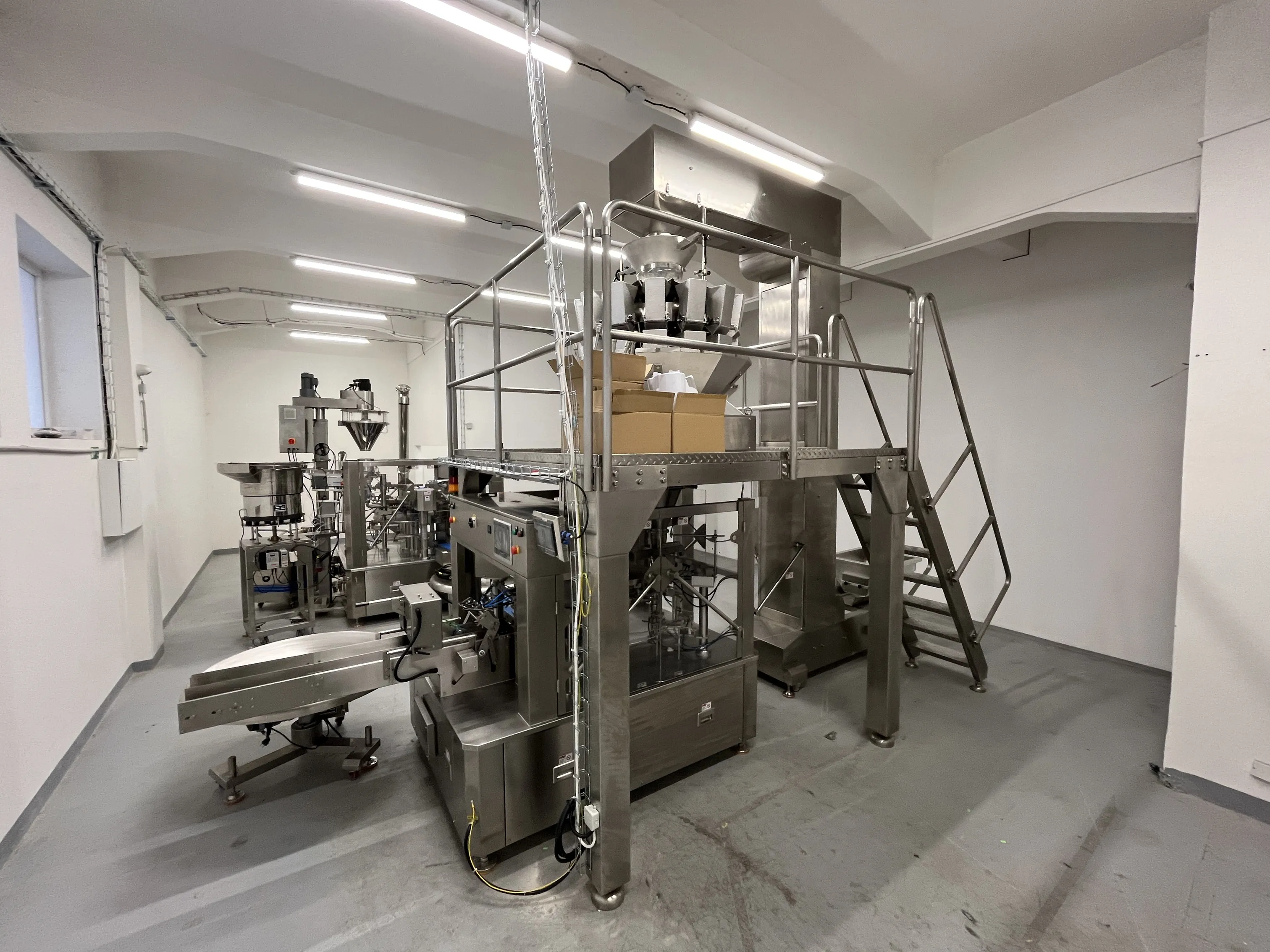

Suroviny jsou kapsovým dopravníkem vyneseny do násypky 14 hlavé kombinační váhy umístěné na podestě nad karuselem. Hladina zboží je řízena kapacitním čidlem. Z násypky váhy je zboží navažováno do kapes a následně vysypáno do plnícího tubusu baličky. Samotný proces balení probíhá v 7 krocích na rotačním karuselovém stole, kde dochází k plnění a datování, otevření sáčku, vnoření násypky a přesnému plnění směsi, svařování, uzavírání a výpad na pásový dopravník zakončený otočným stolem. Je možné úprava / přidání 8 kroku pro plnění např. odměrek.

Přesné vážení a plnění

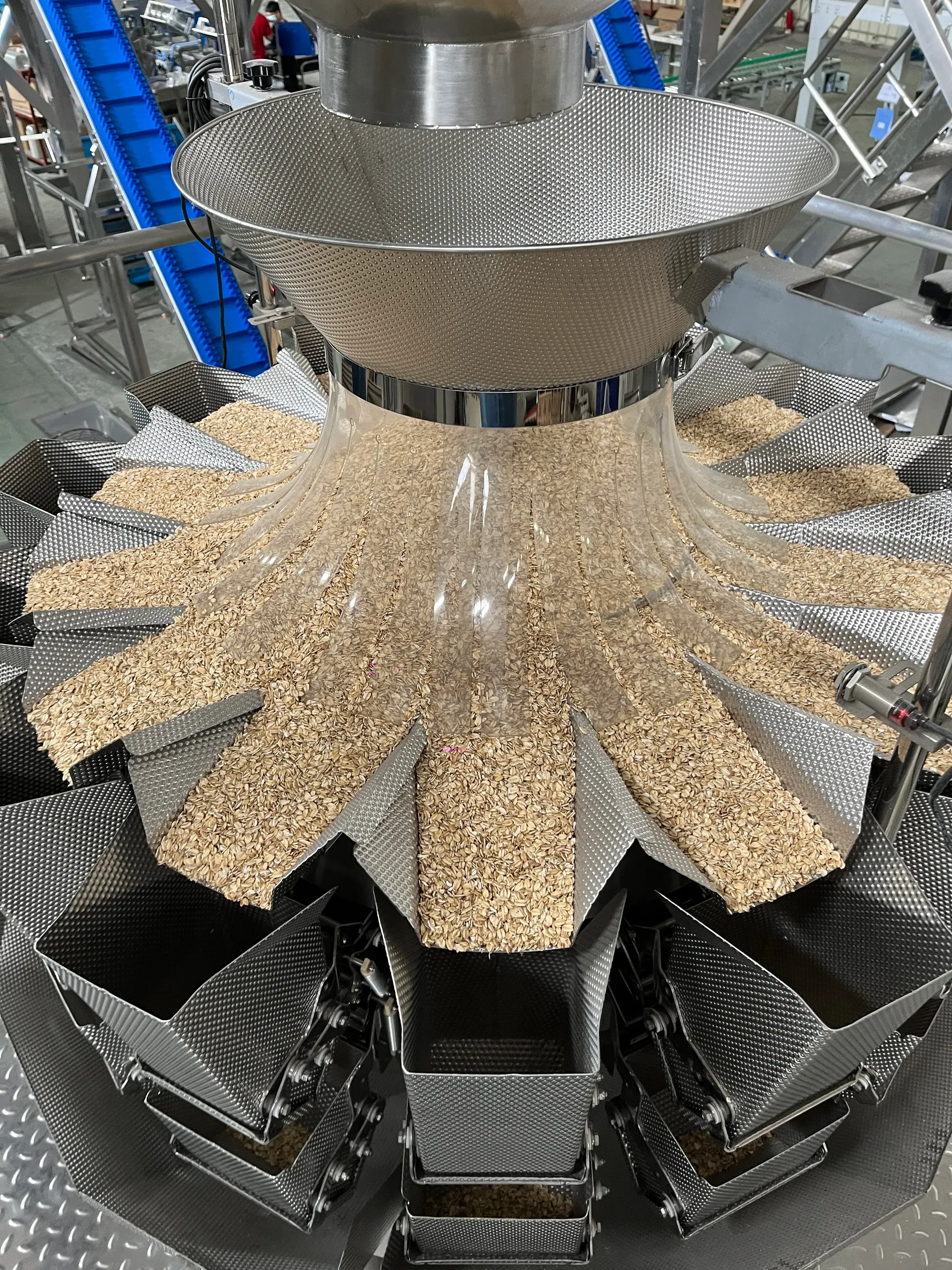

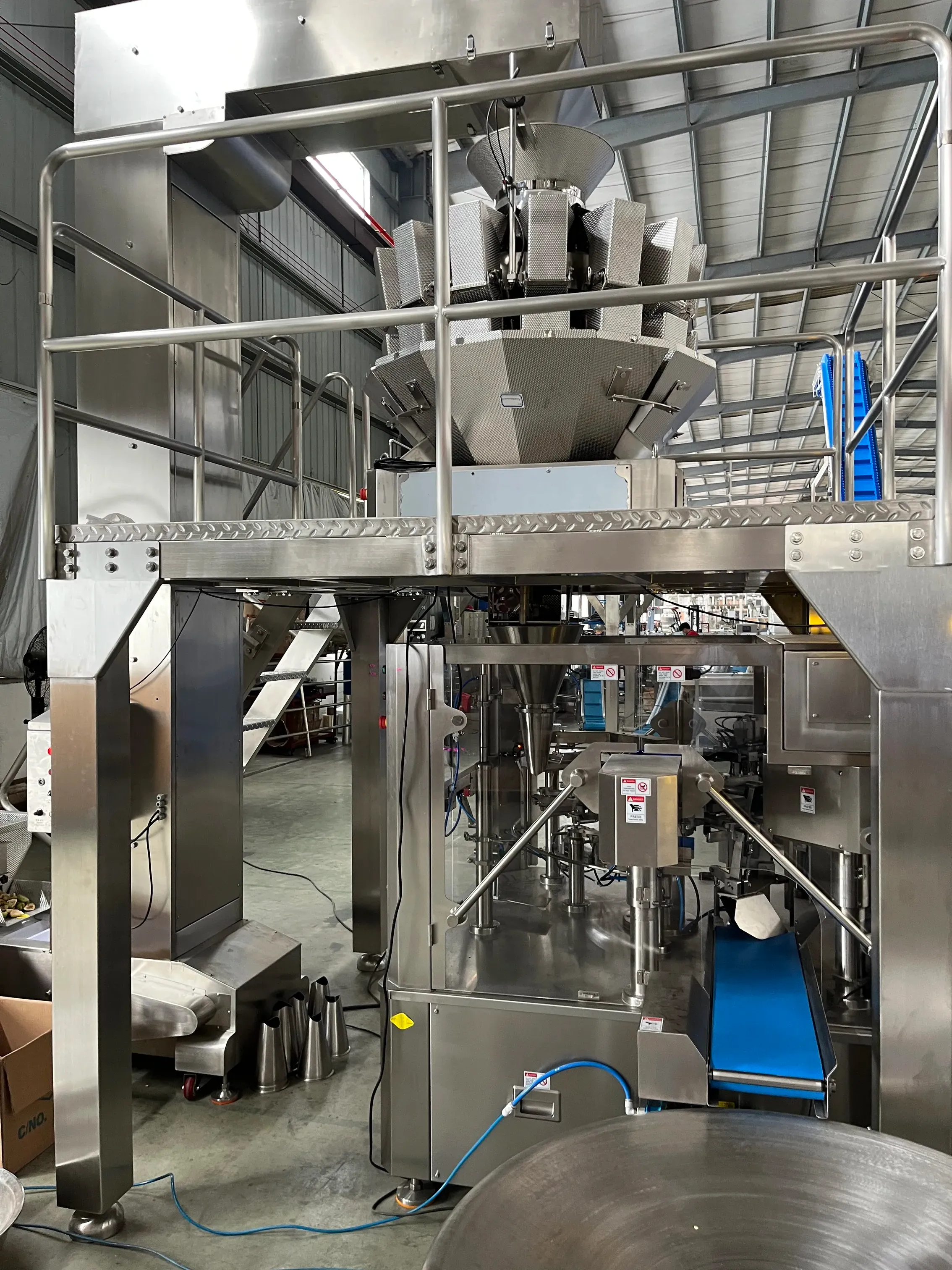

Plnící kombinační váhy (10, 14 a více hlavové) fungují na principu vibrací a navažování vícero vah současně, díky čemuž je plnění rychlé a velmi přesné v rozsahu 50 – 2000 g s přesností +/- 2 %.

Karuselový systém

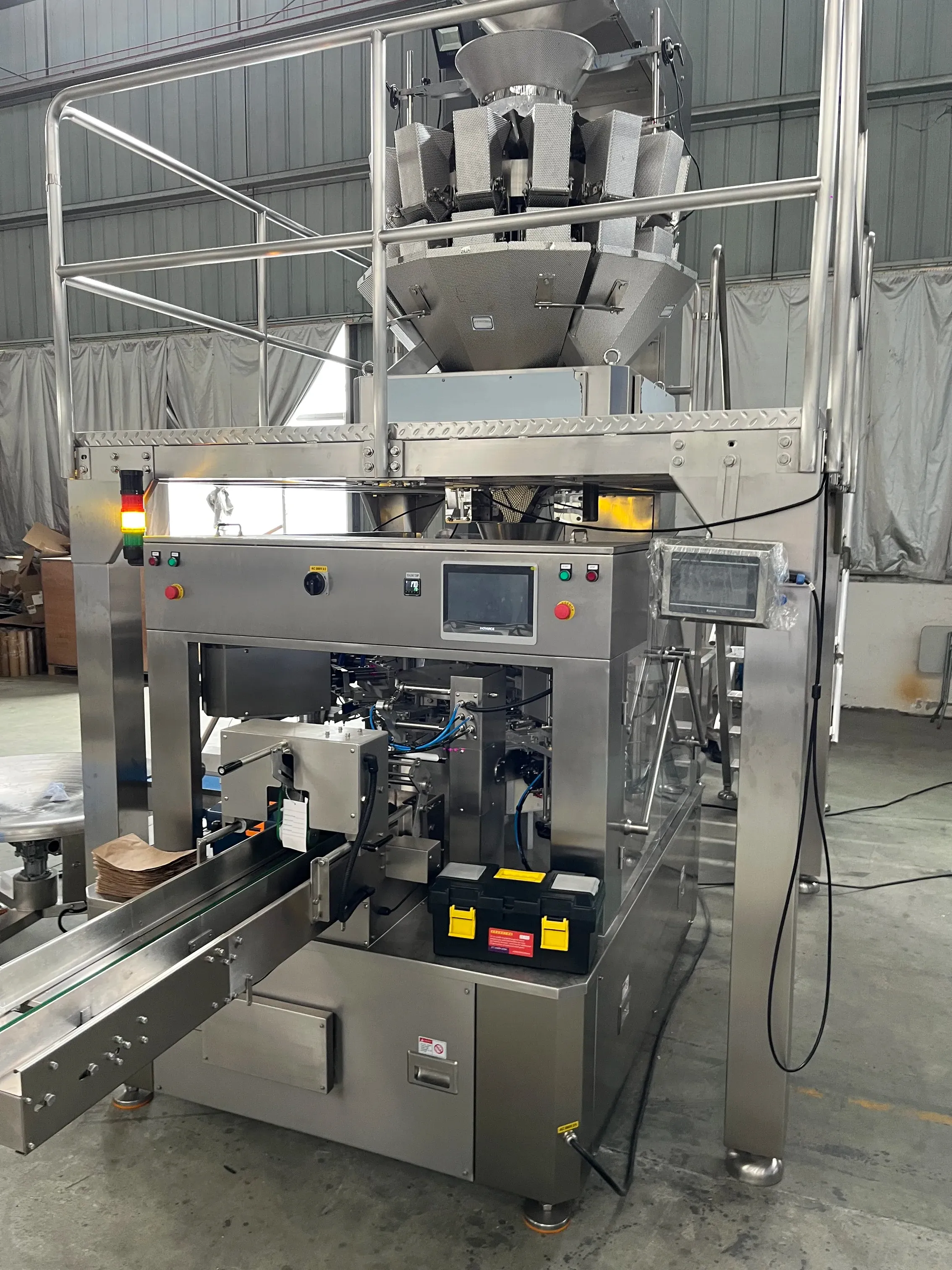

Balící stroj doypack obsahuje 7 stanovišť, kde každé vykonává samostatnou operaci od automatizovaného podání sáčku přes otevření pneumatickými přisavkami až po tepelné uzavření a vytištění data spotřeby.

Kvalitní nerezové provedení

Zařízení v nerezovém provedení (AISI 304) se zakulacenými hranami pro hygienické čištění. Stroj disponuje automatickou kalibrací, funkcí pro snadný průchod velkých produktů a plnou technickou podporou přes Ethernet.

Proces balení na stanicích

Příprava a tisk

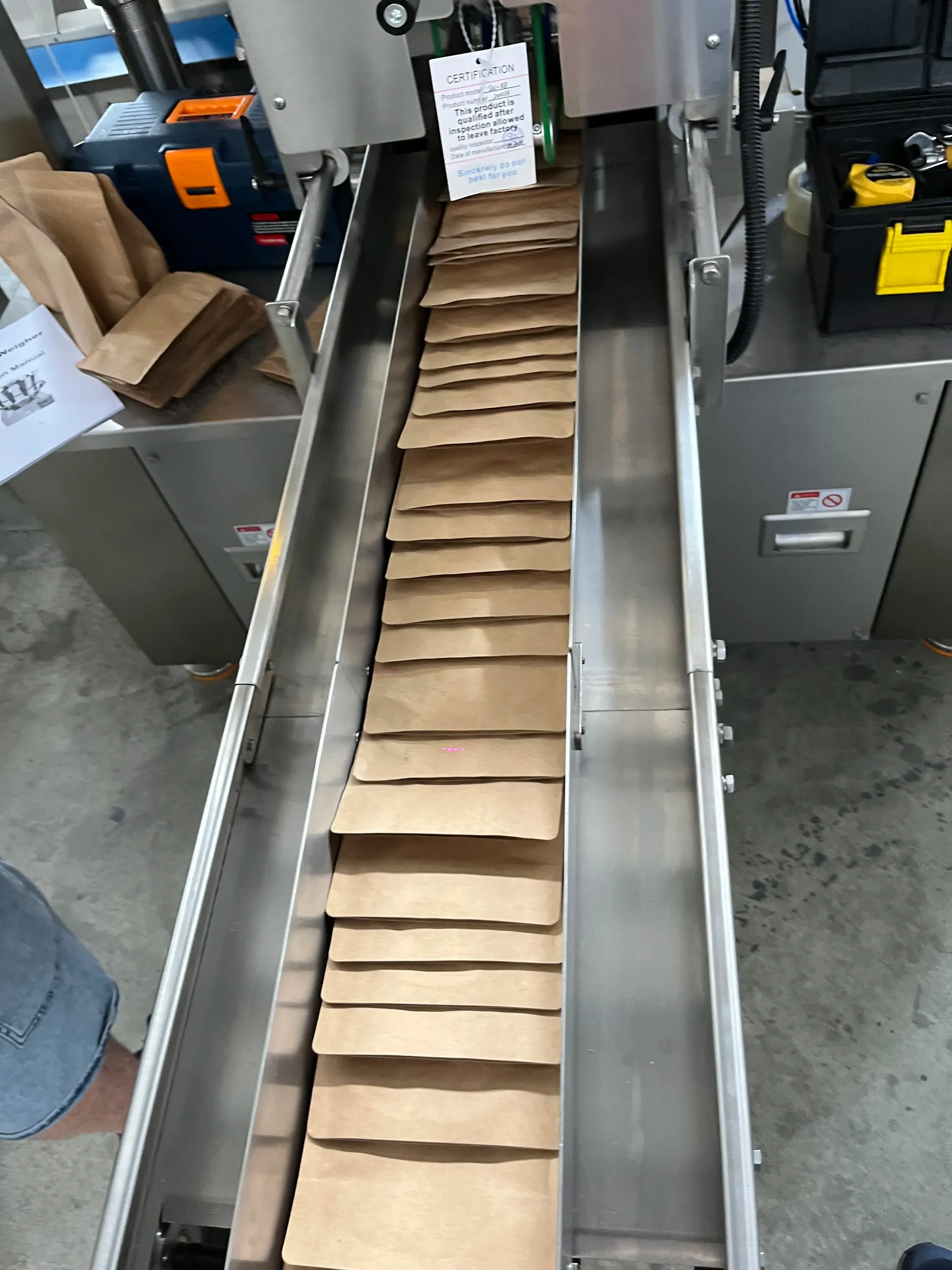

Umístění prázdných sáčků do podavače
Otevření horní části a ražba data/šarže

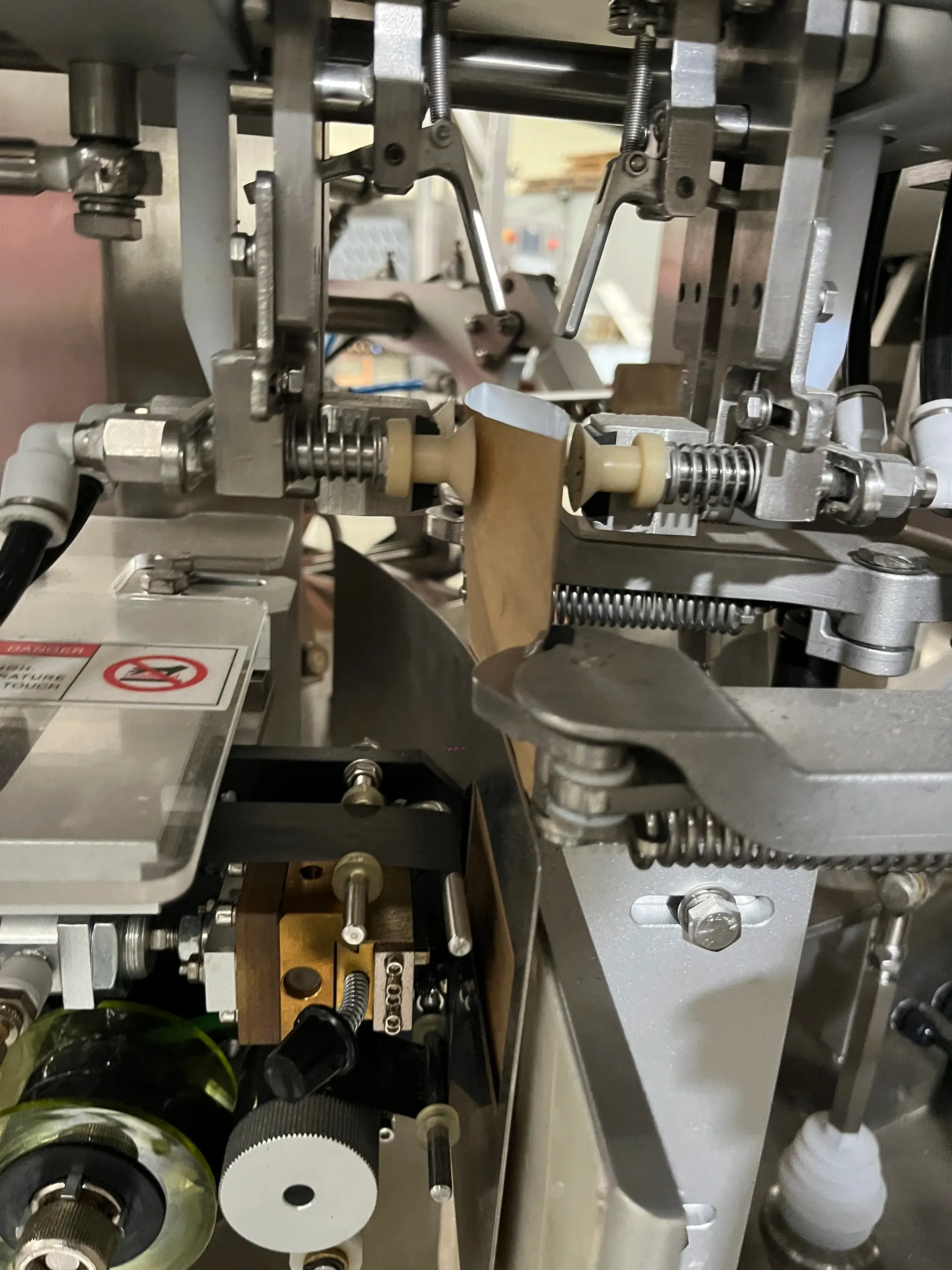

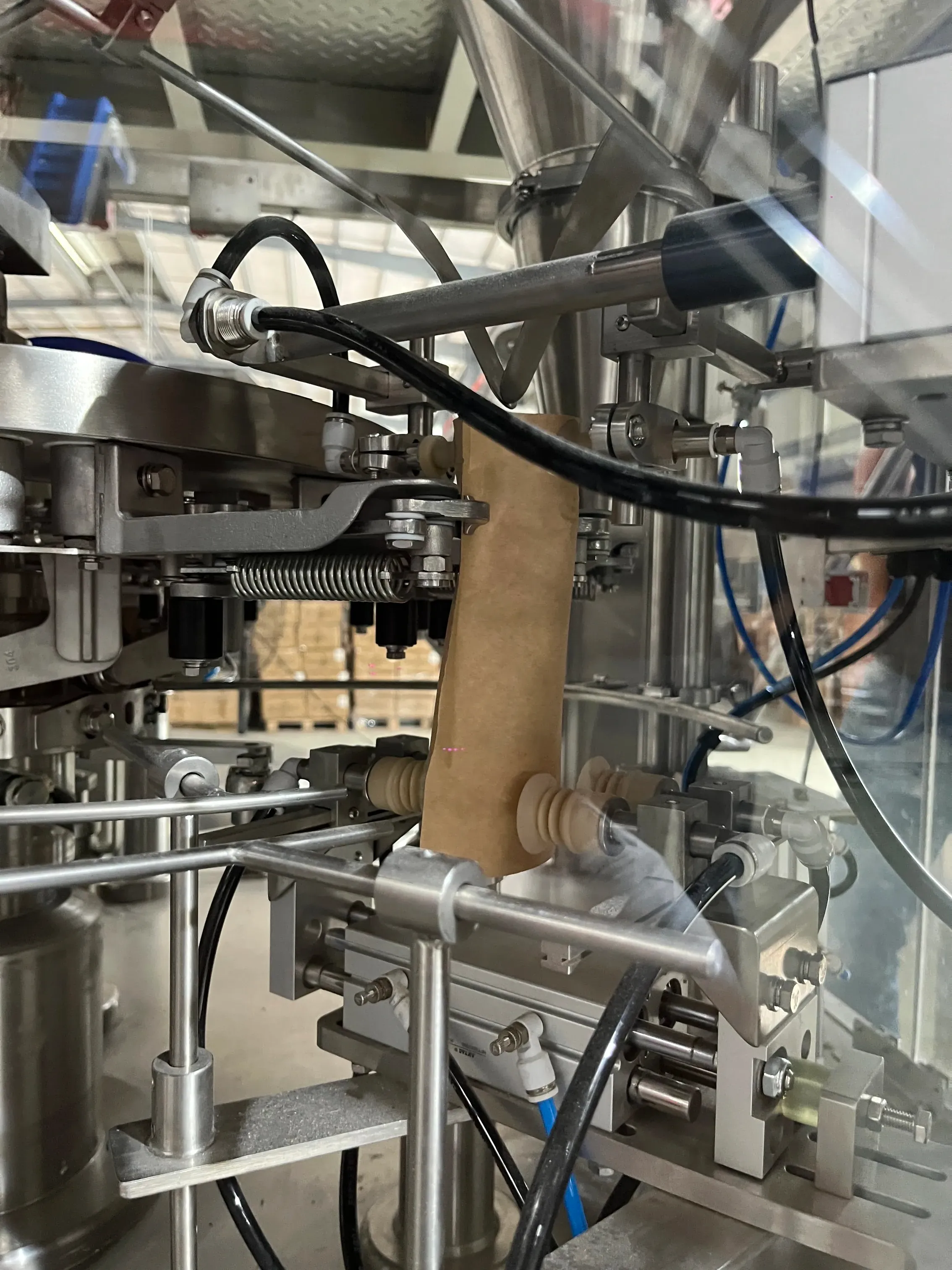

Příprava obalu pomocí pneumatických přísavek
Možnost dotisku EAN kódů (externí inkjet)

Plnění a čištění

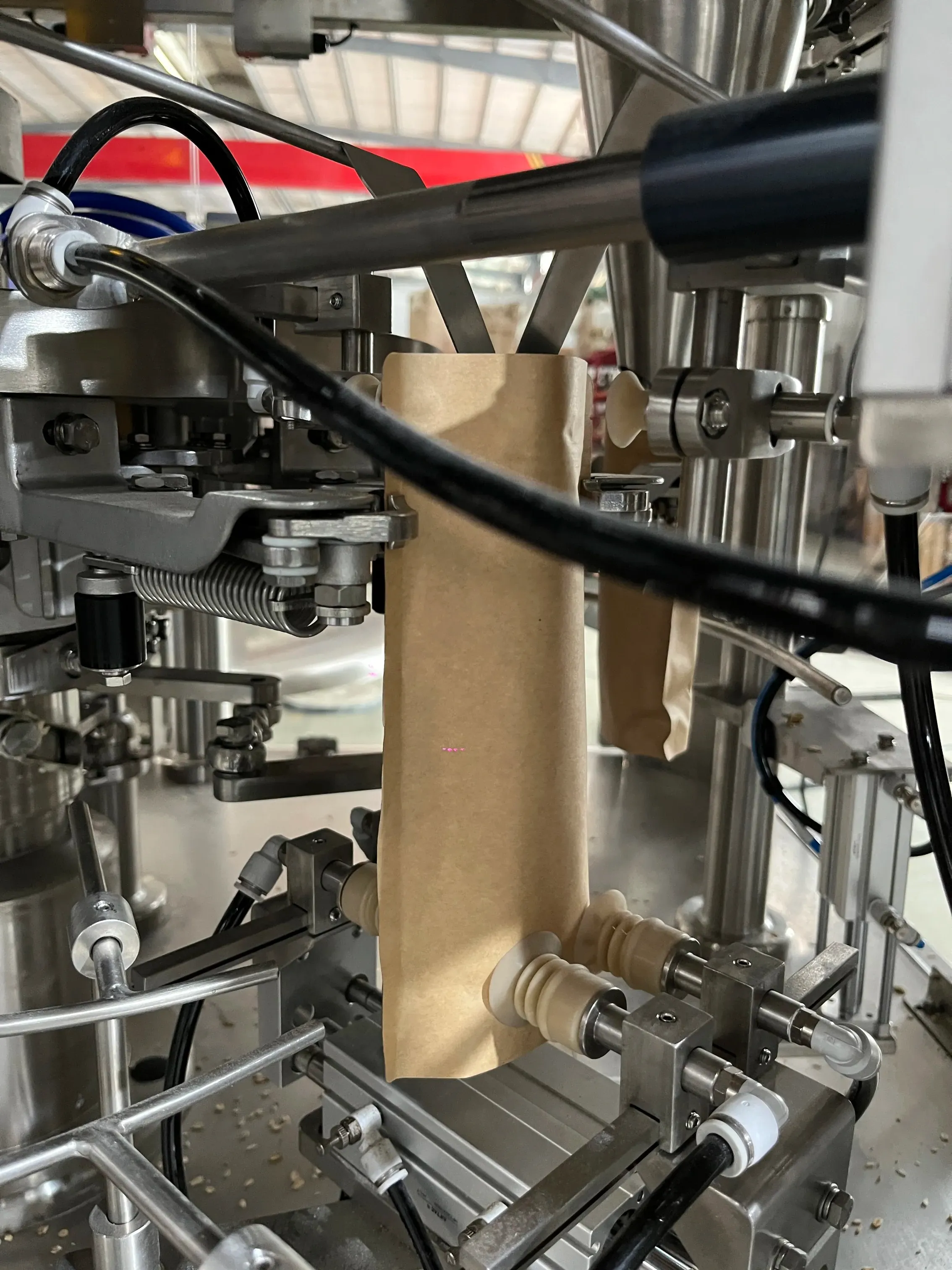

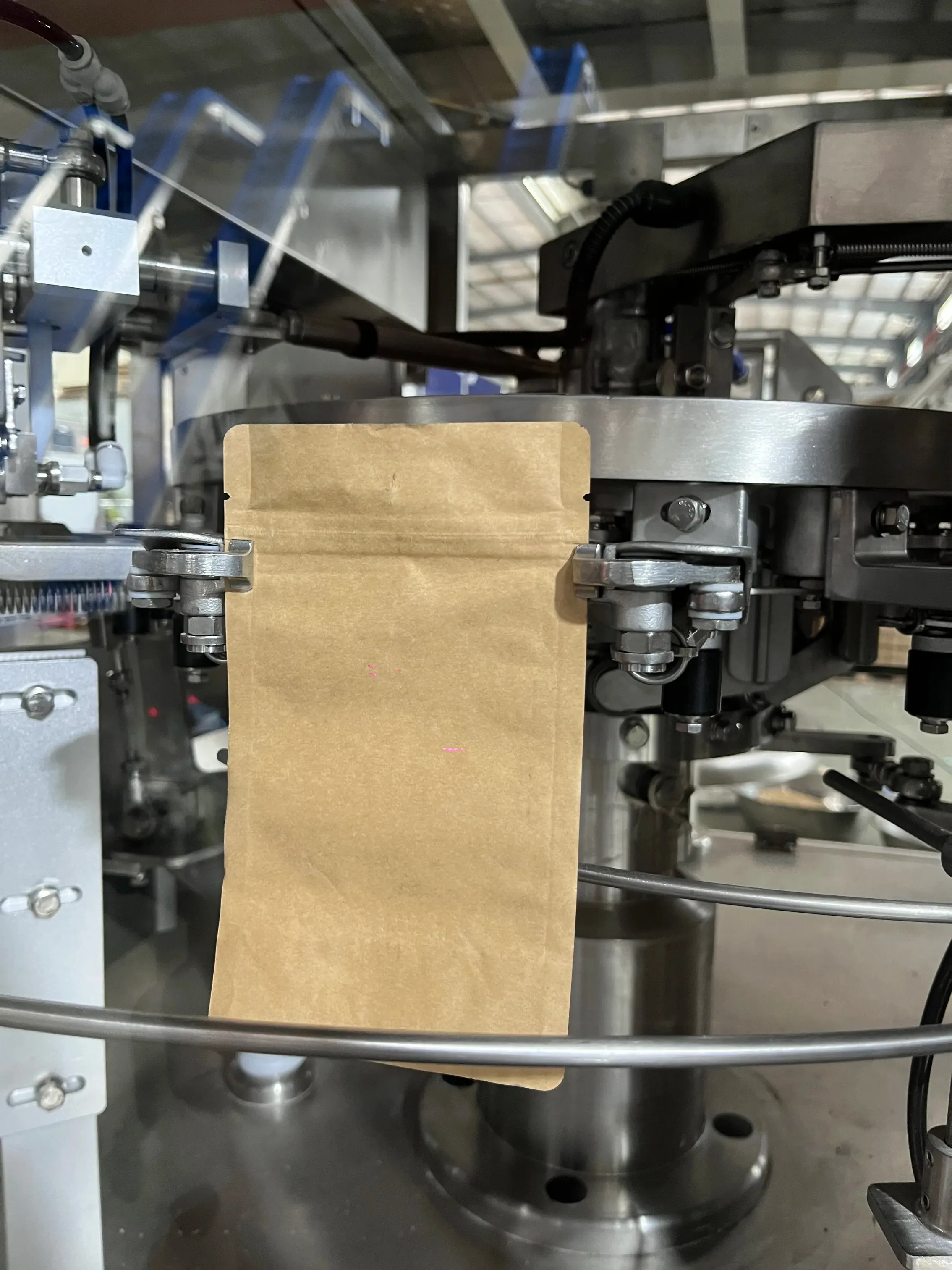

Otevření spodní části sáčku čelistmi

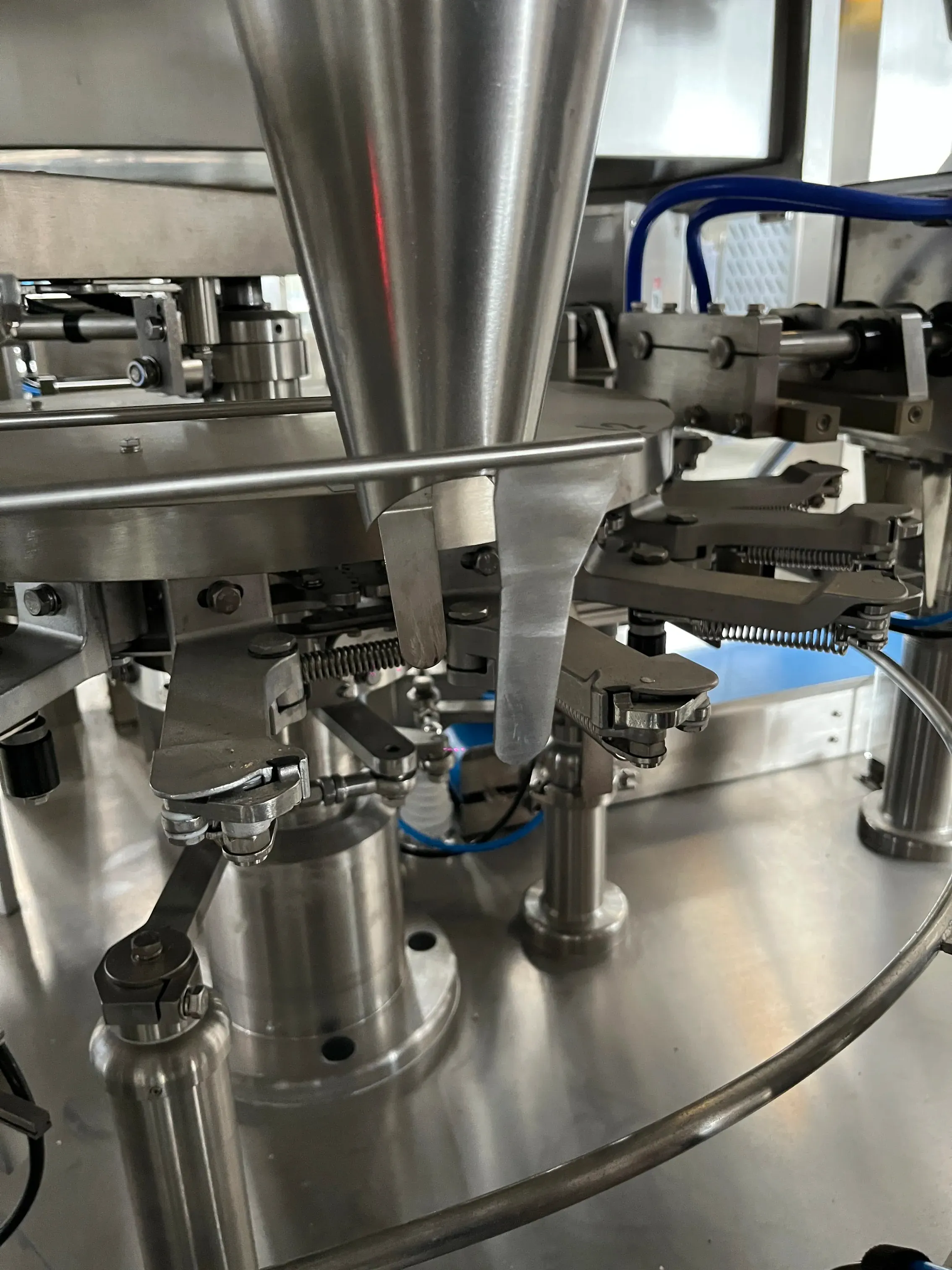

Vnoření násypky pro ochranu budoucího sváru
Dávkování pomocí kombinačních vah
Možnost plnění další suroviny na druhé stanici

Uzavření a výstup

Uzavření obalu uzavíracími čelistmi
Svařování s nastavitelnou teplotou z panelu
Uvolnění hotového sáčku na dopravník
Funkce vážení i počítání kusů

Technické parametry a varianty

Výkon a specifikace

Produktivita: 10 – 45 ks/min (v závislosti od gramáže)
Rozsah dávkování: 50 – 2000 g (přesnost +/- 2 %)
Možnosti softwaru:
- PC software v českém jazyce pro správu statistik.
- Zobrazování hmotnosti každé kapsy a paměť receptur.
- Volitelný software pro synchronizaci až 16 vah.

Podporované velikosti sáčků

Typ BSD250: Šířka 80-250 mm, Výška 100-350 mm
Typ BSD300: Šířka 80-300 mm, Výška 100-400 mm
Typ BSD330: Šířka 80-330 mm, Výška 100-500 mm
Konstrukce: Nerez A304, Napájení 400 V / 230 V (váhy)

Obsluha a flexibilita balícího stroje doypack

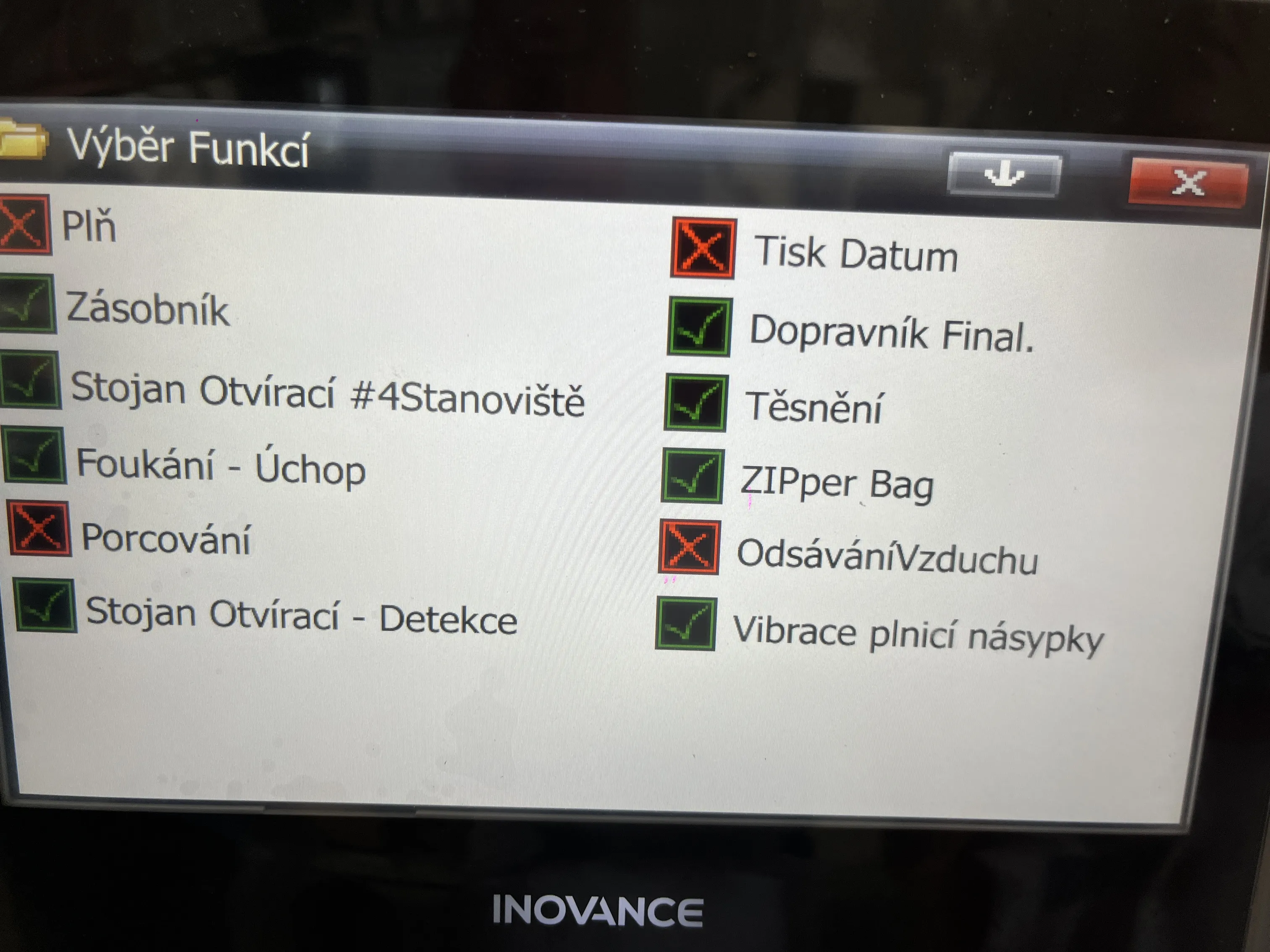

Obsluhu zařízení zvládnou 2-3 osoby v závislosti na zručnosti. Stroj vyniká rychlou změnou uchycení pro různé velikosti sáčků s uložením parametrů do paměti. Celý proces od navažování až po finální uvolnění sáčku na vynášecí dopravník je plně automatizován a řízen z dotykové obrazovky s manuálem v češtině.
